Eine Netzwerktopologie beschreibt, wie Geräte in einem Netzwerk physisch verkabelt und logisch miteinander verbunden sind. In modernen LANs hat sich die Stern-Topologie durchgesetzt: Jedes Gerät hängt an einem zentralen Switch. Bus und Ring sind heute vor allem Lehrbuch- und Prüfungswissen, im Praxiseinsatz aber verdrängt. Mesh punktet dort, wo Ausfallsicherheit zählt — etwa im WLAN-Mesh oder im WAN-Backbone.
Was ist eine Netzwerktopologie?
Der Begriff Topologie kommt aus der Mathematik und meint die Anordnung von Verbindungen. Auf ein Netzwerk übertragen: Eine Topologie legt fest, welche Geräte (Knoten) mit welchen anderen verbunden sind und über welche Wege Daten fließen. Sie entscheidet darüber, wie schnell, wie ausfallsicher und wie teuer ein Netz ist.
Wichtig für die Fachinformatiker-Prüfung ist die Unterscheidung zwischen zwei Ebenen:
- Physische Topologie: Wie die Kabel tatsächlich verlegt sind — die sichtbare Verkabelung im Raum.
- Logische Topologie: Wie die Daten tatsächlich von Knoten zu Knoten wandern — unabhängig von der Verkabelung.
Beide müssen nicht übereinstimmen. Ein klassisches Beispiel: Ein altes 10BASE-T-Netz mit Hub ist physisch ein Stern, verhält sich logisch aber wie ein Bus, weil sich alle Geräte dieselbe Kollisionsdomäne teilen. Genau solche Stolperfallen werden in der IHK-Prüfung gern gefragt.
Stern-Topologie

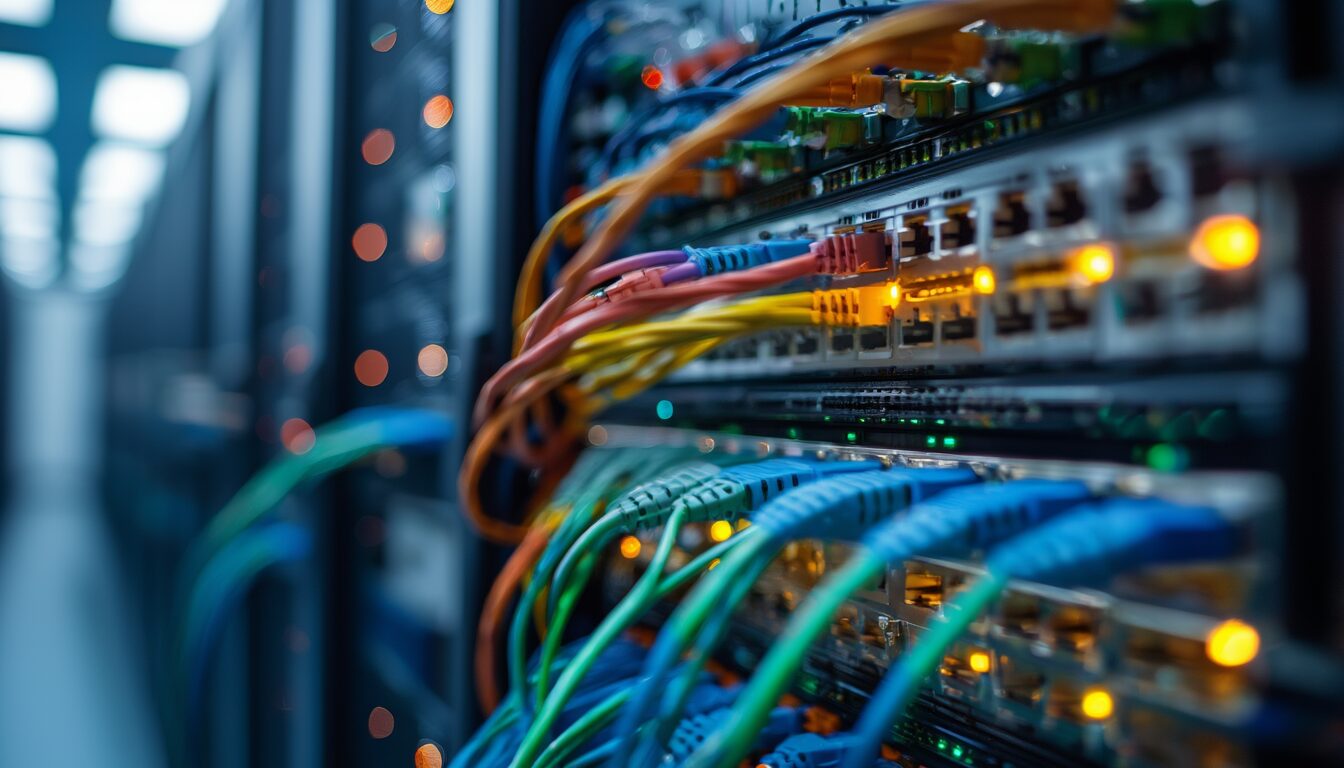

In der Stern-Topologie ist jedes Gerät über eine eigene Leitung mit einem zentralen Punkt verbunden — heute fast immer ein Switch, früher ein Hub. Der Switch nimmt jedes Datenpaket entgegen und leitet es gezielt nur an den Empfänger weiter. Dadurch bekommt jeder Port die volle Bandbreite und es entstehen keine Kollisionen mehr.
Das ist der Grund, warum praktisch jedes Büro-, Rechenzentrums- und Heimnetzwerk heute als Stern aufgebaut ist. Auch dein WLAN ist im Kern ein Stern: Alle Geräte verbinden sich mit einem zentralen Access Point.
Vorteile:
- Hohe Leistung durch dedizierte Bandbreite pro Port (mit Switch)
- Fällt ein Gerät oder ein Kabel aus, läuft der Rest des Netzes weiter
- Einfache Fehlersuche: Probleme lassen sich auf einen Port eingrenzen
- Leicht erweiterbar — neues Gerät einfach an einen freien Port stecken
Nachteile:
- Der zentrale Switch ist ein Single Point of Failure: Fällt er aus, steht das ganze Segment
- Höherer Kabelaufwand als beim Bus, da jede Leitung sternförmig zum Switch zurückläuft
Bus-Topologie
Bei der Bus-Topologie hängen alle Geräte an einem einzigen, durchgehenden Kabel — dem Bus. Daten, die ein Gerät sendet, laufen über das gesamte Kabel und werden von allen empfangen; nur der eigentliche Empfänger verarbeitet sie. An beiden Enden sitzen Abschlusswiderstände (Terminatoren), die Signalreflexionen verhindern.
Diese Topologie war zu Zeiten von Koaxial-Ethernet (10BASE2/10BASE5) verbreitet. Heute ist sie in klassischen LANs praktisch ausgestorben — relevant bleibt das Prinzip aber in der Feldbus-Technik (etwa CAN-Bus im Auto).
Vorteile:
- Geringer Kabelaufwand und niedrige Kosten
- Einfacher Aufbau für sehr kleine Netze
Nachteile:
- Alle teilen sich ein Medium — bei viel Verkehr kommt es zu Kollisionen und das Netz wird langsam
- Ein einziger Kabelbruch oder ein fehlender Terminator legt das komplette Netz lahm
- Fehlersuche ist mühsam, weil sich der Defekt nicht eingrenzen lässt
Ring-Topologie
In der Ring-Topologie ist jedes Gerät mit genau zwei Nachbarn verbunden, sodass ein geschlossener Kreis entsteht. Die Daten wandern in eine Richtung von Knoten zu Knoten, bis sie ihr Ziel erreichen. Beim klassischen Token Ring regelt ein umlaufendes „Token“ (eine Sendeberechtigung), wer gerade senden darf — das verhindert Kollisionen vollständig.
Reine Ring-Netze wie Token Ring sind im Büro Geschichte. Das Prinzip lebt aber in ausfallsicherer Form weiter: SDH/SONET- und manche Industrie- und Backbone-Netze nutzen einen Doppelring, der bei einem Kabelbruch automatisch auf den zweiten Ring umschaltet.
Vorteile:
- Geordneter Datenfluss ohne Kollisionen (beim tokengesteuerten Ring)
- Gleichmäßiger Zugriff: jedes Gerät kommt fair an die Reihe
- Als Doppelring sehr ausfallsicher
Nachteile:
- Im einfachen Ring legt der Ausfall eines einzigen Geräts oder Kabels das ganze Netz lahm
- Erweiterungen unterbrechen den Ring kurzzeitig
- Höherer Verwaltungsaufwand als beim Stern
Mesh-Topologie (Vermaschung)
Bei der Mesh-Topologie ist jedes Gerät mit mehreren anderen verbunden — bei der Vollvermaschung sogar mit jedem. Dadurch gibt es für jede Verbindung mehrere mögliche Wege. Fällt ein Pfad aus, übernimmt ein anderer. Das macht Mesh zur ausfallsichersten Topologie überhaupt.
Der Preis dafür ist der Aufwand: Die Zahl der Verbindungen wächst quadratisch. Bei vollständiger Vermaschung gilt die Formel n · (n − 1) / 2. Bei 5 Geräten sind das schon 10 Verbindungen, bei 10 Geräten bereits 45 — ein beliebtes Rechenbeispiel in der IHK-Prüfung.
In der Praxis findet man Vollvermaschung im WAN-Backbone und bei kritischen Infrastrukturen. Im Heimnetz begegnet dir die abgeschwächte Variante als WLAN-Mesh, bei dem mehrere Access Points ein nahtloses Funknetz aufspannen.
Vorteile:
- Höchste Ausfallsicherheit durch redundante Pfade
- Last verteilt sich auf mehrere Wege, kein zentraler Flaschenhals
Nachteile:
- Sehr hoher Verkabelungs- und Kostenaufwand
- Komplexe Konfiguration und Verwaltung
Baum-Topologie als Hybrid
Größere Netze bestehen selten aus einer einzigen reinen Topologie. Üblich ist die Baum-Topologie (auch hierarchischer Stern): Mehrere Stern-Segmente werden über übergeordnete Switches zu einer Hierarchie zusammengefasst — vom Etagen-Switch zum Gebäude-Switch zum Core. So lassen sich auch große Firmennetze übersichtlich und erweiterbar strukturieren.
Netzwerktopologien im direkten Vergleich
| Kriterium | Stern | Bus | Ring | Mesh |
|---|---|---|---|---|
| Leistung | Hoch (Switch) | Niedrig (geteilt) | Mittel | Hoch |
| Ausfallsicherheit | Mittel (Switch kritisch) | Gering | Gering (einfach) / Hoch (Doppelring) | Sehr hoch |
| Kabelaufwand | Mittel | Gering | Mittel | Sehr hoch |
| Fehlersuche | Einfach | Schwierig | Mittel | Komplex |
| Erweiterbarkeit | Sehr gut | Mäßig | Mäßig | Aufwendig |
| Heutige Bedeutung | Standard im LAN | Obsolet | Nische (Backbone) | WLAN-Mesh, WAN |
Welche Topologie wofür?
Für nahezu jedes lokale Netzwerk — vom Heimnetz bis zur Firma — ist die Stern-Topologie mit Switch die richtige Wahl: schnell, robust gegen einzelne Ausfälle und problemlos erweiterbar. Brauchst du zusätzlich hohe Ausfallsicherheit, kombinierst du mehrere Sterne zu einem Baum und legst kritische Verbindungen redundant (Richtung Mesh) aus.
Bus und reiner Ring spielen bei Neuplanungen keine Rolle mehr. Du solltest sie trotzdem kennen — nicht nur für die Prüfung, sondern auch, weil das Bus-Prinzip in der Industrie- und Fahrzeugtechnik weiterlebt und Doppelringe in Backbone-Netzen für Redundanz sorgen.
Häufige Fragen
Welche Netzwerktopologie wird heute am häufigsten verwendet?
Die Stern-Topologie. In nahezu jedem modernen LAN hängen alle Geräte an einem zentralen Switch, der jedem Port volle Bandbreite gibt und Kollisionen verhindert.
Was ist der Unterschied zwischen physischer und logischer Topologie?
Die physische Topologie beschreibt die Verkabelung, die logische den Datenfluss. Token Ring ist z. B. physisch ein Stern, logisch aber ein Ring — beide Ebenen können sich unterscheiden.
Warum wird die Bus-Topologie heute kaum noch eingesetzt?
Alle Geräte teilen sich ein Kabel, Kollisionen bremsen das Netz, und ein einziger Kabelbruch legt alles lahm. Geschaltete Stern-Netze sind schneller und robuster.
Wie viele Verbindungen hat ein vollvermaschtes Netz?
Bei vollständiger Vermaschung gilt die Formel n·(n−1)/2. Bei 5 Geräten sind das 10 Verbindungen, bei 10 Geräten schon 45 — der Aufwand wächst quadratisch.
Welche Topologie ist am ausfallsichersten?
Die Mesh-Topologie. Durch mehrere redundante Pfade bleibt das Netz erreichbar, selbst wenn einzelne Verbindungen ausfallen — dafür ist sie teuer und aufwendig zu verkabeln.
