Der Unterschied liegt in der Drehzahlregelung: Ein 3-Pin-Lüfter wird über die Spannung gesteuert (DC), ein 4-Pin-Lüfter über ein separates PWM-Signal bei konstanten 12 Volt. Beide passen auf jeden gängigen Lüfteranschluss des Mainboards, denn die ersten drei Pins sind identisch. Geregelt wird die Drehzahl anschließend im BIOS/UEFI, indem du den passenden Modus (DC oder PWM) und eine Lüfterkurve festlegst.
3-Pin oder 4-Pin: Woran du den Lüfter erkennst
Zähl einfach die Kontakte am Stecker. Drei Pins bedeuten Spannungssteuerung, vier Pins bedeuten PWM (Pulsweitenmodulation, das heißt eine getaktete Ansteuerung). Beide Stecker sind kompatibel, weil die Belegung der ersten drei Pins gleich ist. Der vierte Pin trägt allein das Steuersignal.
| Pin | 3-Pin-Lüfter | 4-Pin-Lüfter (PWM) |
|---|---|---|
| 1 | Masse (GND) | Masse (GND) |
| 2 | +12 V (Stromversorgung) | +12 V (konstant) |
| 3 | Tachosignal (Drehzahl-Rückmeldung) | Tachosignal |
| 4 | – | PWM-Steuersignal |
Der Tacho-Pin meldet dem Mainboard die aktuelle Drehzahl – deshalb zeigt dir das BIOS auch bei einem reinen 3-Pin-Lüfter eine Umdrehungszahl an. Gesteuert wird darüber aber nichts.
Anzeige

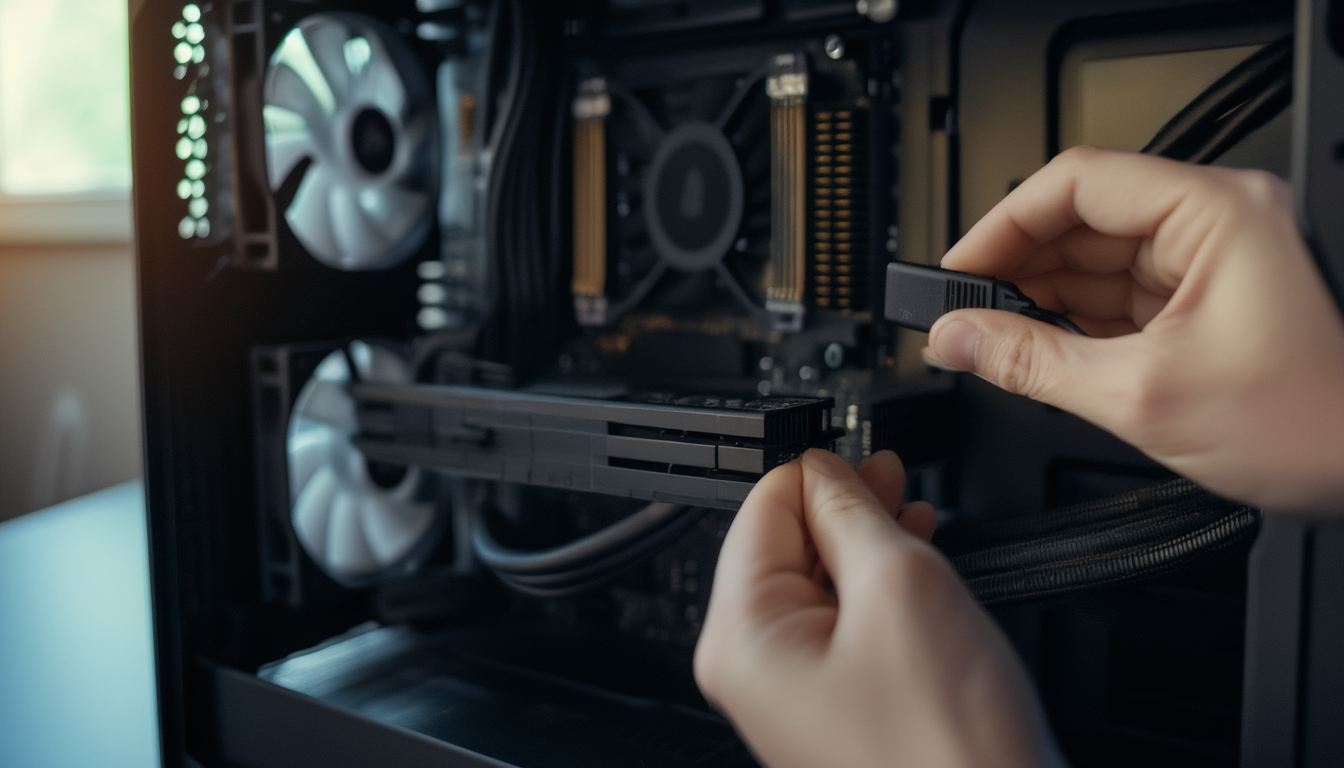

Gehäuselüfter anschließen: Schritt für Schritt
- PC ausschalten und vom Strom trennen. Netzschalter am Netzteil auf 0, Stecker ziehen. Bei Eingriffen im Gehäuse gilt das immer, auch wenn nur ein Lüfterstecker dazukommt.
- Den passenden Header suchen. Gehäuselüfter gehören an die mit
SYS_FANoderCHA_FANbeschrifteten Anschlüsse.CPU_FANist für den Prozessorkühler reserviert,PUMP_FANoderAIO_PUMPfür die Pumpe einer Wasserkühlung. - Stecker aufstecken. An jedem Header sitzt ein Kunststoff-Steg als Verpolungsschutz. Steckst du einen 3-Pin-Lüfter auf einen 4-Pin-Header, schiebst du den Stecker an die Seite mit der Führungsnase – der vierte Pin bleibt frei.
- Mehrere Lüfter verbinden. Reichen die Header nicht, hilft ein Y-Splitter (teilt ein Signal auf) oder ein Lüfter-Hub. Achte beim Hub auf die Stromversorgung (meist SATA) und auf die maximale Last pro Anschluss, die im Mainboard-Handbuch steht.
Lüfter im BIOS/UEFI steuern
Nach dem Anschließen entscheidet das BIOS, wie der Lüfter geregelt wird. Den passenden Bereich findest du je nach Hersteller unter Namen wie „Hardware Monitor“, „Q-Fan Control“ (ASUS), „Smart Fan“ (MSI/Gigabyte) oder „Fan Control“.
- 4-Pin-Lüfter: Modus auf PWM stellen. Die Drehzahl wird über das Steuersignal geregelt, die Spannung bleibt konstant.
- 3-Pin-Lüfter: Modus auf DC (auch „Voltage“ oder „Analog“) stellen. Geregelt wird über die Höhe der Spannung.
- Unsicher? Viele Boards bieten Auto: Das Mainboard erkennt selbst, ob drei oder vier Pins belegt sind, und wählt den Modus.
Anschließend legst du die Lüfterkurve fest – sie ordnet jeder Temperatur eine Drehzahl zu. Sinnvoll ist eine flache Kurve im Leerlauf für Ruhe und ein deutlicher Anstieg erst bei höheren Temperaturen. Setz die Mindestdrehzahl so, dass der Lüfter sicher anläuft und nicht ständig zwischen Stillstand und Anlaufen pendelt.
3-Pin und 4-Pin mischen: Was passiert?
Die Stecker sind in beide Richtungen kompatibel, der Komfort unterscheidet sich aber:
- 3-Pin-Lüfter am 4-Pin-Header: Läuft problemlos. Steht der Header fest auf PWM, dreht der Lüfter oft dauerhaft auf voller Leistung – dann den Header auf DC oder Auto umstellen, damit die Spannungsregelung greift.
- 4-Pin-Lüfter am 3-Pin-Header: Läuft ebenfalls, wird aber nur über die Spannung geregelt. Der Vorteil der präzisen PWM-Steuerung geht dabei verloren.
- Lüfter-Hub mit SATA-Strom: Ein solcher Hub gibt nur das PWM-Signal weiter. Eine Spannungsregelung ist darüber nicht möglich – 3-Pin-Lüfter laufen daran in der Regel ungeregelt.
Wenn der Lüfter nicht so will: typische Stolperfallen
- Lüfter dreht trotz Kurve auf Vollgas: Fast immer steht ein PWM-Header an einem 3-Pin-Lüfter. Lösung: im BIOS auf DC- oder Auto-Modus wechseln.
- Lüfter startet nicht oder brummt bei niedriger Drehzahl: Die eingestellte Anlaufspannung ist zu niedrig. Heb die Mindestdrehzahl in der Kurve an, bis der Lüfter zuverlässig anläuft.
- Drehzahl wird nicht angezeigt (0 U/min): Häufig ein Splitter-Problem – viele Y-Adapter leiten das Tachosignal nur eines Lüfters weiter. Das ist normal und kein Defekt.
- Pumpe läuft zu langsam: Pumpen einer AIO gehören an den Pumpen-Header und sollten dort dauerhaft auf voller Leistung (100 %) laufen, nicht an eine gedrosselte Lüfterkurve.
Hintergrund: Warum PWM feiner regelt als Spannung
Bei der Spannungssteuerung (DC) senkt das Mainboard die anliegende Spannung ab, um den Lüfter zu bremsen. Das funktioniert, hat aber eine Grenze: Unterhalb der sogenannten Anlaufspannung dreht der Motor gar nicht mehr oder kommt aus dem Stillstand nicht hoch.
PWM geht anders vor. Die Spannung bleibt konstant bei 12 Volt, stattdessen schaltet ein viertes Signal die Stromzufuhr sehr schnell an und aus (im hörbaren Bereich liegt diese Taktung mit rund 25 kHz nicht). Der Motor erhält dadurch einen Mittelwert und lässt sich auch bei sehr niedrigen Drehzahlen stabil und leise regeln. Für Gehäuselüfter, die du leise und temperaturabhängig steuern willst, ist 4-Pin PWM darum die komfortablere Wahl – 3-Pin-Lüfter bleiben aber eine völlig brauchbare und günstigere Option.
Häufige Fragen
Kann ich einen 3-Pin-Lüfter an einen 4-Pin-Anschluss stecken?
Ja. Die ersten drei Pins sind identisch, der vierte Pin bleibt einfach frei. Damit sich die Drehzahl regeln lässt, stell den Header im BIOS auf DC- oder Auto-Modus statt auf PWM.
Woran erkenne ich, ob mein Lüfter 3-Pin oder 4-Pin ist?
Zähl die Kontakte am Stecker. Drei Pins bedeuten Spannungssteuerung (DC), vier Pins eine PWM-Steuerung über ein separates Signal bei konstanten 12 Volt.
Warum läuft mein Gehäuselüfter immer auf voller Drehzahl?
Meist steht ein PWM-Header an einem 3-Pin-Lüfter, der sich nicht über das Steuersignal regeln lässt. Wechsle im BIOS für diesen Anschluss in den DC- oder Auto-Modus.
Sind 4-Pin-PWM-Lüfter besser als 3-Pin-Lüfter?
Sie lassen sich präziser und gerade bei niedrigen Drehzahlen stabiler regeln. 3-Pin-Lüfter sind aber günstiger und über die Spannung ebenfalls ausreichend steuerbar.
Wie schließe ich mehrere Lüfter an einen Anschluss an?
Über einen Y-Splitter oder einen Lüfter-Hub. Beim Hub auf die Stromversorgung (meist SATA) und die maximale Last pro Anschluss laut Mainboard-Handbuch achten.
